医用气体工程中病房设备带的配置与安装技术要点

在医用气体工程体系中，病房设备带单元是直接服务于患者与医护人员的关键界面，其配置的完整性与安装的规范性，直接决定医疗供气系统的使用安全与可靠性。病房内医用气体相关设备主要包括气体终端、铝合金设备带、区域维修阀、电源插座及弱电接口等，各组件协同工作，共同构成符合临床功能需求与工程建设标准的气体供应终端平台。

气体终端是病房医用气体系统的核心取用部件，用于实现供气管道与医疗设备之间的快速、安全连接。按照医用气体种类的不同，终端配置具有严格的唯一性与防误插要求：氧气终端采用国际通用的白色或绿色标识，接口为口径特定的叉口或球锁结构；负压吸引终端为黑色标识，内腔通道较大以适应高流量抽吸需求；压缩空气终端则为黄色标识。所有终端均内置单向截止阀，当拔出气体插头时，阀门自动复位并保持气密，避免气体泄漏或不同气体相互串流。终端的安装方式为嵌入式固定在铝合金设备带的开孔面板上，背面通过无缝铜管或不锈钢管与病房水平支管焊接或卡套连接，终端本体依靠锁紧螺母与设备带面板形成刚性固定，并保持面板外立面齐平，便于清洁消毒。

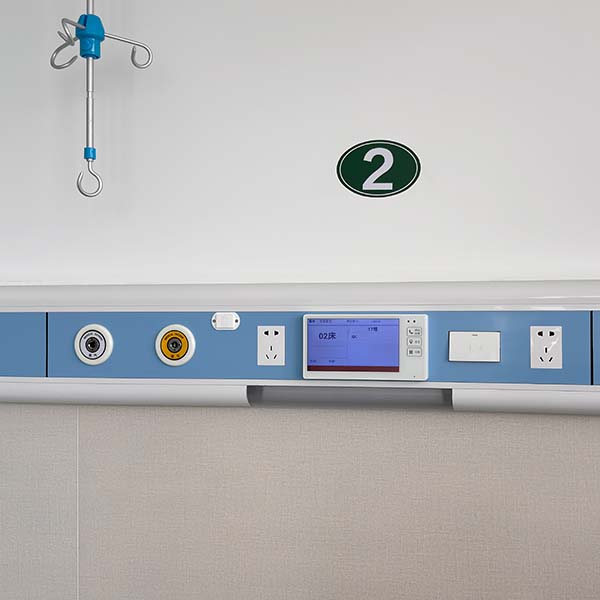

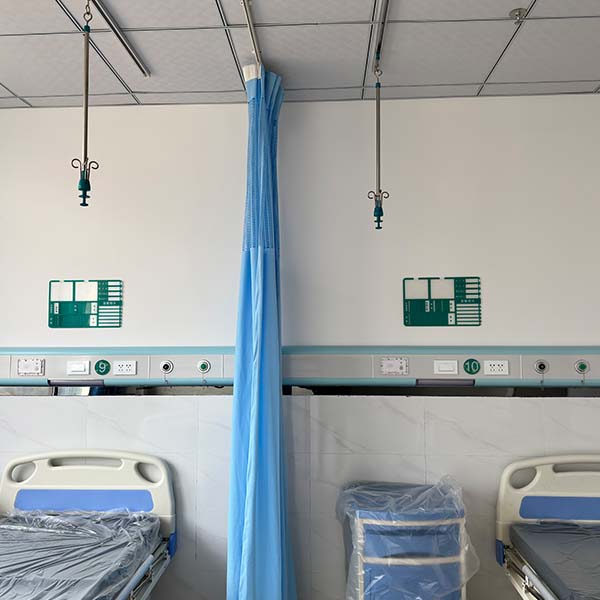

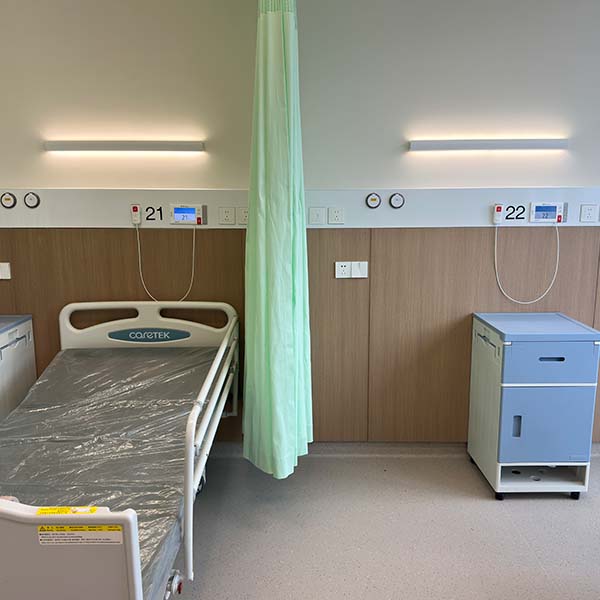

铝合金设备带是整个病房气体终端系统的基础承载构件。工程中常选用6063-T5牌号铝型材，经一次挤压成型，表面进行阳极氧化或静电粉末喷涂处理，具备良好的抗腐蚀性、阻燃性及结构强度。设备带内部被纵向隔筋划分为多个功能腔室，通常包括一个独立的氧气管道腔、一个独立的吸引及其他气体管道腔，以及一个强电与弱电布线腔，确保电气线路与气体管路之间具备物理隔离，符合GB 50751—2012《医用气体工程技术规范》的要求。在病房安装时，设备带沿床头部墙面水平通长布置，安装高度为距离地面1.40米至1.50米，处于医护人员站立操作的最佳人机工程范围。安装方式分为明装与暗装两种：明装时，采用M8金属膨胀螺栓将设备带背板固定于结构墙体或加气混凝土砌块墙，螺栓间距不大于500毫米，背板调平后再依次敷设气体管道与电缆，最后扣合铝合金前盖板；暗装则需在墙体砌筑或装修阶段预留凹槽，设备带框架部分沉入槽内，前端面板与墙面装饰层平齐，外观更整洁但要求精确预埋与收口处理。无论明装还是暗装，设备带两端均需安装密封端盖，底部沿长度方向设置散热与排水孔，避免管壁因温差产生冷凝积水。

此外，病房设备带单元还集成有多个辅助装置。每床位气体终端的上游管道上，通常设置一个微型球阀形式的区域维修阀，安装于设备带内部气体腔的起始端，便于在不关闭整个病区气源的情况下单独切断某一床位的供气，进行维护或更换终端。设备带的面板上同时安装有医用级电源插座，一般为三孔多功能插座，接地可靠性经测试合格，额定电流10安培。部分病房还会集成护士呼叫分机、床头灯开关或医疗数据网络接口等弱电设备，这些弱电线路均敷设于设备带的弱电腔内，不得与强电或气体管线混槽。

医用气体病房设备的安装过程需在装饰装修中期与机电安装同步进行。首先完成设备带背板的定位与固定，随后敷设脱脂处理后的气体管道，进行吹扫与气密性试验，试验压力不低于管道设计压力的1.5倍并保压记录。确认无泄漏后，再安装气体终端插座、电源模块及面板，最后进行终端与插头的插拔力测试、气体标识核对及系统整体供气切换试验。交付使用前还需对每间病房的终端进行气体种类分析与流量压力测试，确保氧气输出压力为0.4兆帕至0.45兆帕，负压吸引系统压力不高于负0.07兆帕，各项指标均满足临床运行要求
