医用真空汇、真空罐及止回阀的设计与连接规范

医用负压吸引系统是医院手术室、ICU、病房等区域不可或缺的重要设施，其核心组成部分包括真空汇（真空泵机组）、真空罐、止回阀、管道网络及终端设备。为确保系统运行稳定、安全可靠，并符合《医用气体工程技术规范》（GB 50751）等相关标准，其设计与连接必须遵循严格的技术要求。

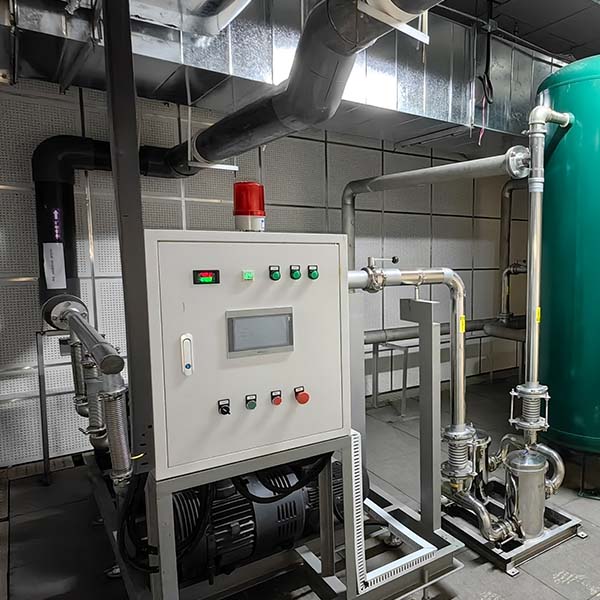

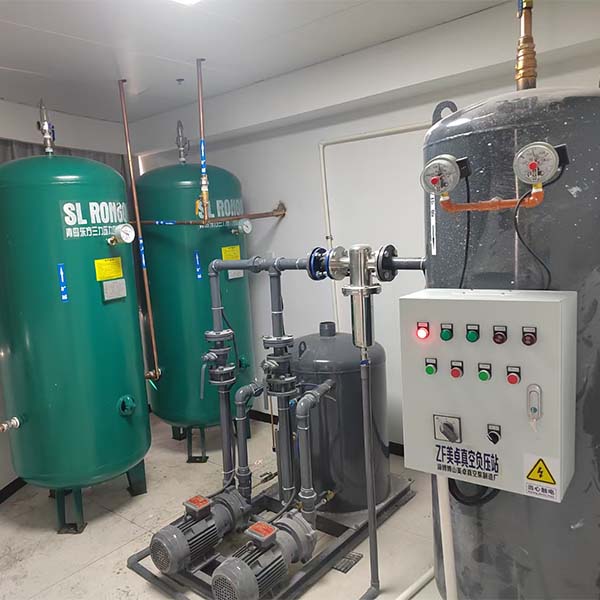

真空汇（即真空泵机组）的设计应满足冗余与连续运行原则。根据医院床位数和用气负荷，通常配置不少于两台水环式或干式无油真空泵，其中一台作为备用，实现“N+1”冗余配置。泵组应具备自动启停、故障切换、压力联动控制功能，并设置独立机房，配备良好的通风、排水及降噪措施。严禁使用油润滑真空泵，以防油蒸气污染负压管道，造成交叉感染风险。

真空罐主要用于缓冲负压波动、稳定系统压力并减少泵组频繁启停。其容积应根据最大瞬时抽吸量计算确定，通常不小于系统每分钟最大排气量的1.5倍。真空罐应安装在真空泵入口侧，材质为不锈钢，内壁光滑易清洁，并设有排污口、压力表、安全阀及液位观察窗。罐体须定期排液消毒，防止废液积聚滋生细菌。

在管路连接方面，止回阀的设置至关重要。每台真空泵出口必须安装专用止回阀，防止停机时气体或液体倒流损坏设备；同时，在各楼层或区域支管上也应设置止回装置，避免局部故障影响整个系统。所有阀门应选用医用级不锈钢材质，密封性能良好，动作灵敏可靠。

管道系统应采用无缝不锈钢管，焊接采用全自动氩弧焊，确保内壁无氧化、无焊渣。主管道宜采用环状布置，支管为枝状，坡度应朝向集污装置（通常≥0.002），便于冷凝水和废液自流排出。系统末端须设置高效过滤器和防污隔离装置，防止污染物进入泵体。

整套系统需配备负压监测、高低压报警、自动排污、废液收集及消毒接口。废液不得直接排入普通下水道，应接入医院医疗污水处理系统或专用密闭收集容器。

医用真空汇、真空罐、止回阀等组件的设计与连接不仅关乎设备寿命，更直接影响患者安全与院感防控。只有严格遵循国家规范，科学选型、合理布局、精细施工，才能构建一个高效、洁净、可靠的医用负压吸引系统。
