中大型医疗机构中心供氧系统设计要点

中大型医疗机构中心供氧系统的设计，其核心目标是构建一个安全、稳定、满足全院医疗需求的生命支持系统。该系统设计必须严格遵循《医用气体工程技术规范》GB 50751、《建筑设计防火规范》GB 50016及《氧气站设计规范》GB 50030等一系列现行国家标准，确保工程的专业性与合规性。

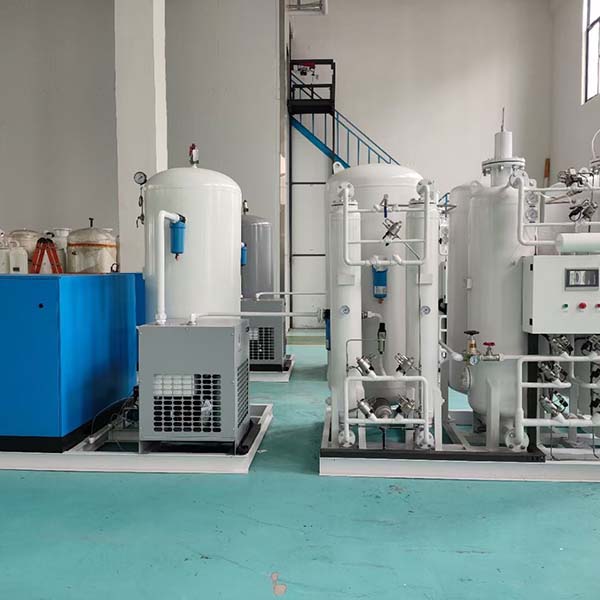

系统设计首先着眼于气源的选择与站房规划。中大型医疗机构用氧量大，通常采用液氧供氧方式作为主气源，其具有储存效率高、纯度高、运维成本低等优点。液氧罐通常置于室外，但必须严格遵循防火间距要求，与周边建筑物、道路保持安全距离，且单罐容积不应大于5m³，总容积不宜超过20m³。根据规范要求，气源站房必须具备高可靠性，应按日用量计算储备不少于3d的备用气量，并特别设置满足手术室、ICU等生命支持区域不少于4h用量的应急备用气源，如高压氧气汇流排，以确保在极端情况下的供氧不中断。对于分子筛制氧机组作为主源或备用源的情况，也必须配备高压氧气汇流排作为应急补充。

在管网布局与材料选择上，设计强调安全性与针对性。供氧管道应采用无缝铜管或无缝不锈钢管，管材必须经过严格脱脂处理，并符合YS/T 650或GB/T 14976等相关标准。管道连接应优先采用焊接方式，其中铜管采用银钎焊，不锈钢管采用氩弧焊，焊接过程中需充惰性气体保护，以防止管内壁氧化。在路由设计上，氧气管道应架空敷设，严禁穿过生活区、办公室或不使用氧气的房间，也不得与油品管、腐蚀性介质管或导电线路敷设在同一地沟内。尤为重要的是，手术部、重症监护病房、抢救室等一级供氧负荷区域的供氧管道，必须从供氧气源中心站单独接出，避免其他区域用氧波动对这些关键部门造成干扰。

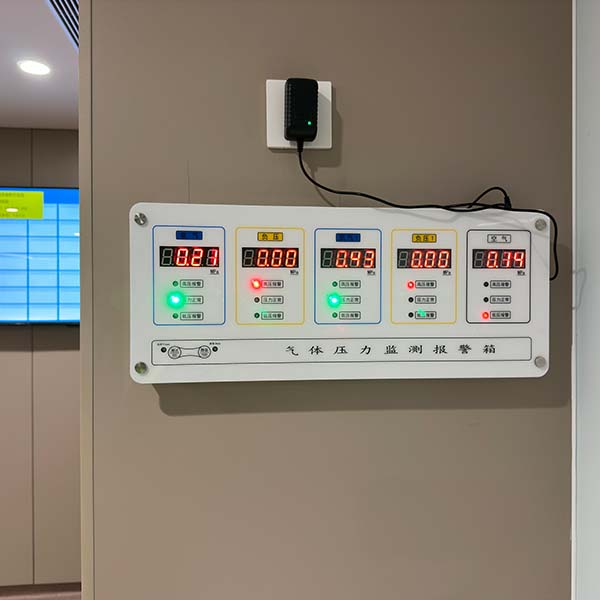

末端设施与安全监控是系统设计不可或缺的一环。在各病区护士站及楼层主管道处，需设置区域阀门箱及压力监测报警装置，以便于区域检修和实时监控管网压力状态。病房内通常采用铝合金设备带，整合气体终端、电源插座及照明设施，设计时需严格遵循气电分离原则，确保使用安全。气体终端应采用具备防误接功能的专用插头，不同气体的终端接口具有唯一性，并通过颜色和中文标识加以区分，防止医疗事故。整个系统设计还需包含完善的气源报警、浓度报警及故障联锁控制功能，如制氧机应设置在线氧浓度分析仪，一旦浓度过低能自动停机并启动备用系统，全方位保障中大型医疗机构供氧系统的万无一失。
