医用气体系统流量计算方法与气源设备配置原则

医用气体系统的气源设备选型，其核心依据是全院各用气终端的流量需求总和。流量计算与机组配置并非简单的数量累加，而应依据《医用气体工程技术规范》（GB 50751-2012）中规定的计算方法，结合医院规模、科室设置及同时使用系数，科学确定气源站的供气能力与设备冗余等级。

医用气体系统气源的计算流量应按下式计算：

Q = Qa + Qb × (n - 1) × η

式中：

- Q —— 气源计算流量（L/min）；

- Qa —— 终端处额定流量（L/min），指单个终端在满负荷使用时的设计流量；

- Qb —— 终端处计算平均流量（L/min），指单个终端在常规使用状态下的平均流量；

- n—— 终端组件或计算单元的数量；

- η —— 同时使用系数，反映同一区域内多个终端同时使用的概率。

该计算公式的实质是：将第一个终端按额定流量Qa计入，其余（n-1）个终端按平均流量Qb乘以同时使用系数η后计入，最终求和得出该区域或全系统的计算流量。

不同科室的终端流量参数与同时使用系数存在显著差异。根据规范附录B及行业通行参数，各类医用气体的流量取值如下：

医用氧气系统：手术室终端额定流量Qa取100 L/min，平均流量Qb取6～10 L/min，同时使用系数根据手术室数量在25%～75%之间取值；重症监护室（ICU）Qa取10 L/min，Qb取6 L/min，同时使用系数取75%～100%；普通病房Qa取10 L/min，Qb取6 L/min，同时使用系数仅取15%；急诊抢救室Qa取100 L/min，Qb取6 L/min，同时使用系数取15%。

医用真空系统：手术室终端Qa取40～80 L/min，Qb取30～40 L/min，同时使用系数在25%～100%之间；重症监护室Qa取40 L/min，Qb取40 L/min，同时使用系数取75%；普通病房Qa取40 L/min，Qb取20 L/min，同时使用系数仅取10%。

**医用空气系统**：手术室终端Qa取40～60 L/min，Qb取20～40 L/min，同时使用系数在50%～100%之间；重症监护室Qa取60 L/min，Qb取30 L/min，同时使用系数取75%；普通病房如安装医疗空气终端，Qa取60 L/min，Qb取15 L/min，同时使用系数取5%。

在完成各区域计算流量的汇总后，即可确定气源设备的选型规模。以氧气系统为例，若全院计算流量Q为500 L/min（即30 m³/h），则气源设备的供气能力应不小于该数值。同时，根据《综合医院建筑设计规范》（GB 51039-2014）的规定，采用制气机组供气时，应设置备用机组，当最大机组发生故障时，其他机组的供气能力应能满足系统设计最大负荷。

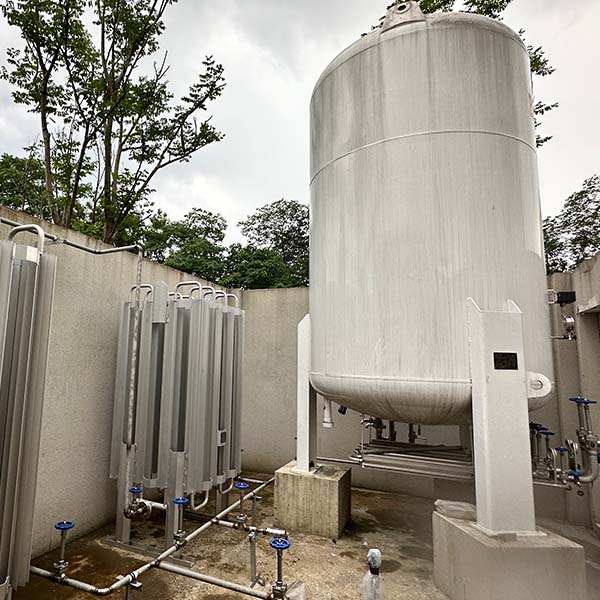

设备配置的具体原则如下。对于氧气供应源，大型医院宜采用液氧储罐为主源、气瓶汇流排为备用的组合模式，液氧汽化器的汽化能力应满足最大瞬时流量需求；中小型医院可采用医用分子筛制氧机，产氧浓度须达93%±3%，并强制配置备用汇流排或第二套机组，实现故障自动切换。对于医用真空系统，真空泵组应采用“N+1”冗余配置，总抽气速率按计算流量确定，并选用无油泵（如水环式或干式螺杆泵），排气端须加装高效细菌过滤器。对于医用空气系统，空气压缩机组同样应采用“N+1”冗余配置，并配备冷冻干燥机和三级精密过滤（精度≤0.01μm），确保露点温度符合规范要求。

在计算过程中，还需注意以下技术要点。医用空气气源设备、医用真空系统、麻醉废气排放系统设备选型时，应进行进气条件及海拔高度修正，高海拔地区需根据大气压力对设备出力进行折算。氧气不应作为呼吸机的动力气体，呼吸机驱动用医疗空气的流量应以实际设备参数为准，另行计算。此外，系统设计应预留10%～20%的扩容余量，以应对医院未来发展或突发公共卫生事件时的用气需求。

医用气体流量的计算与机组配置，是确保系统可靠性与安全性的基础性工作。设计人员应严格遵循规范要求的计算公式与参数取值，逐科室统计终端数量，合理选用同时使用系数，并按照冗余配置原则确定气源设备规模，最终构建起既满足临床用气需求、又具备故障应对能力的医用气体供应系统。
